बेल्ट फ़िल्टर प्रेस: कीचड़ से पानी निकालने के लिए एक व्यापक मार्गदर्शिका

बेल्ट फ़िल्टर प्रेस का परिचय

बेल्ट फ़िल्टर प्रेस क्या है?

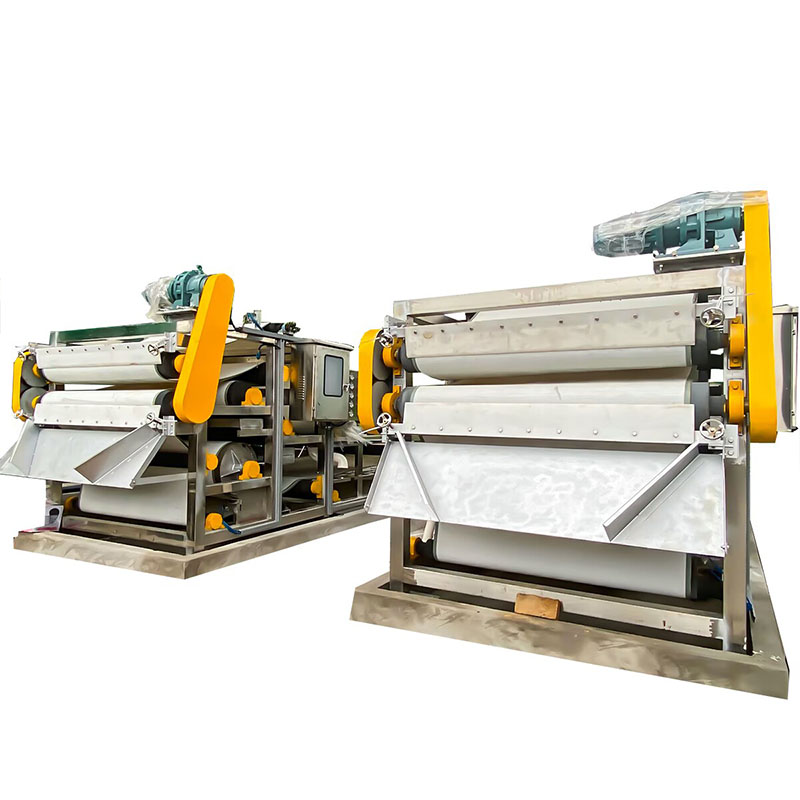

द बेल्ट फिल्टर प्रेस (बीएफपी) के क्षेत्र में एक महत्वपूर्ण उपकरण है कीचड़ निर्जलीकरण और अपशिष्ट जल उपचार . अनिवार्य रूप से, यह एक सतत यांत्रिक उपकरण है जिसे कीचड़ के घोल से तरल को अलग करने के लिए डिज़ाइन किया गया है, जो एक शुष्क, अधिक प्रबंधनीय सामग्री का उत्पादन करता है जिसे "फ़िल्टर केक" के रूप में जाना जाता है।

यह दो तनावग्रस्त, छिद्रपूर्ण बेल्टों के बीच वातानुकूलित कीचड़ को प्रवाहित करके संचालित होता है। चूंकि कीचड़ को रोलर्स की एक श्रृंखला के माध्यम से निचोड़ा और दबाया जाता है, गुरुत्वाकर्षण, कतरनी और दबाव पानी को कुशलतापूर्वक हटाने के लिए एक साथ काम करते हैं। इसके परिणामस्वरूप कीचड़ की मात्रा में उल्लेखनीय कमी आती है।

कीचड़ से पानी निकालना क्यों महत्वपूर्ण है?

कीचड़ निर्जलीकरण केवल एक माध्यमिक प्रक्रिया नहीं है; यह परिचालन दक्षता और वित्तीय स्थिरता के लिए महत्वपूर्ण है अपशिष्ट जल उपचार plants और various industrial facilities.

• आवाज़ में कमी: 80-90% तक पानी निकालने से कुल मात्रा काफी कम हो जाती है कीचड़ निपटान की आवश्यकता है. परिवहन और निपटान लागत को कम करने का यह प्राथमिक कारक है।
• लागत बचत: गीले कीचड़ का निपटान महंगा है। को बढ़ाकर केक ठोस सामग्री, सुविधाएं लैंडफिल शुल्क और ढुलाई व्यय पर काफी हद तक बचत कर सकती हैं।
• हैंडलिंग और स्थिरता: पानी रहित कीचड़ को संभालना, ढेर लगाना और भंडारण करना आसान होता है। सुखाने वाला केक अधिक स्थिर भी है, गंध की समस्या को कम करता है और संभावित लाभकारी पुन: उपयोग, जैसे खाद या भूमि अनुप्रयोग के लिए इसकी उपयुक्तता में सुधार करता है।

संक्षिप्त इतिहास और विकास

द concept of using pressure to separate solids from liquids has been around for centuries, but the modern बेल्ट फिल्टर प्रेस 20वीं सदी के मध्य में उभरा।

प्रारंभ में, डीवाटरिंग बिस्तरों को सुखाने या साधारण प्लेट-और-फ़्रेम प्रेस जैसे कम कुशल तरीकों पर बहुत अधिक निर्भर करती थी। तेजी से बढ़ते नगरपालिका और औद्योगिक क्षेत्रों में उच्च थ्रूपुट की आवश्यकता को संबोधित करते हुए, निरंतर-प्रवाह मशीनों का विकास एक बड़ी छलांग थी। प्रारंभिक मॉडल सरल गुरुत्वाकर्षण जल निकासी उपकरण थे, लेकिन समय के साथ, वे कई दबाव क्षेत्रों और परिष्कृत को शामिल करने के लिए विकसित हुए पॉलिमर खुराक प्रणाली बढ़ाने के लिए निर्जलीकरण दक्षता , जिससे आज उच्च क्षमता वाली, स्वचालित इकाइयों का उपयोग किया जा रहा है।

---

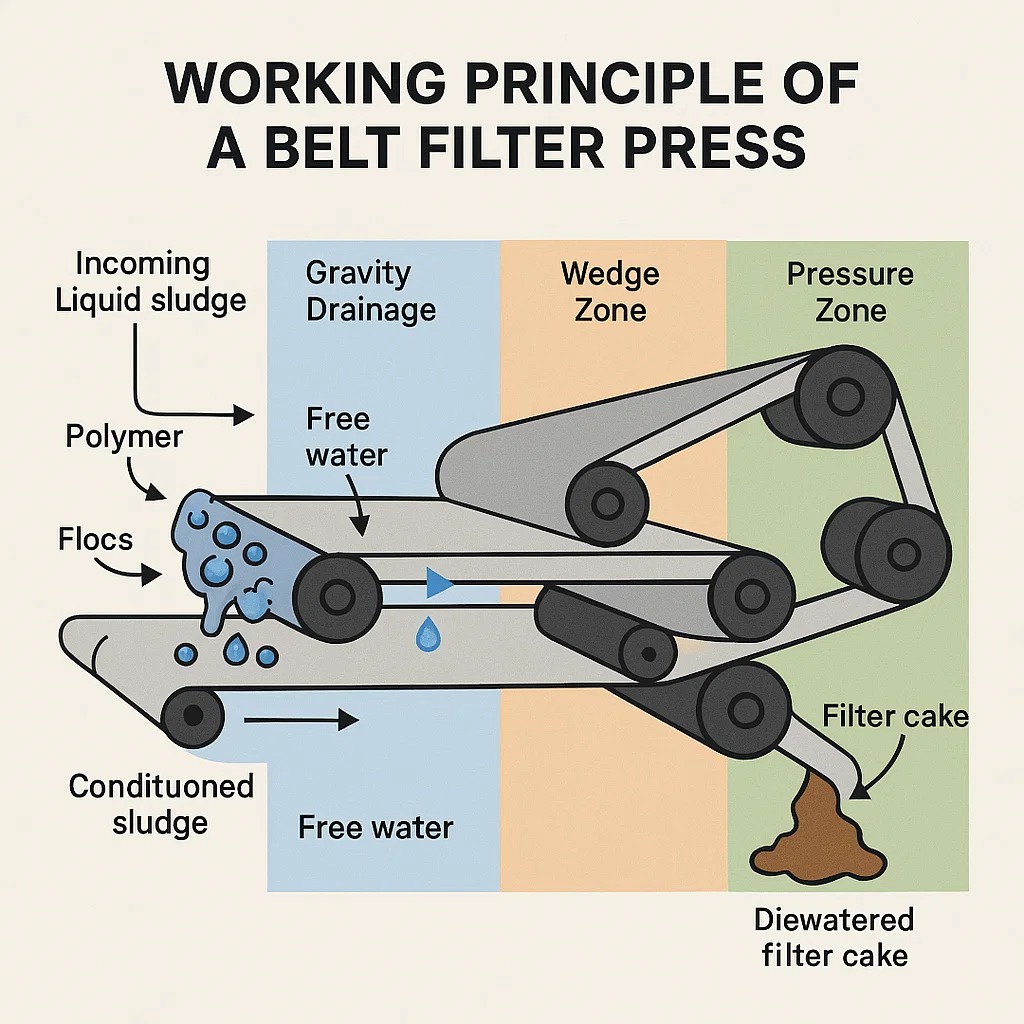

बेल्ट फ़िल्टर प्रेस का कार्य सिद्धांत

द operation of a बेल्ट फिल्टर प्रेस (बीएफपी) एक सतत, बहु-चरणीय प्रक्रिया है जो पानी को अलग करने के लिए रासायनिक कंडीशनिंग, गुरुत्वाकर्षण और यांत्रिक दबाव का लाभ उठाती है कीचड़ . इस प्रक्रिया को चार अलग-अलग क्षेत्रों में विभाजित किया जा सकता है:

1. कंडीशनिंग (फ्लोक्यूलेशन)

प्रेस में प्रवेश करने से पहले, आने वाले तरल कीचड़ को अपना पानी प्रभावी ढंग से छोड़ने के लिए तैयार रहना चाहिए। इसके माध्यम से किया जाता है कीचड़ conditioning .

• प्रक्रिया: एक रासायनिक एजेंट, आमतौर पर एक उच्च आणविक भार कार्बनिक पॉलिमर , तेजी से कीचड़ के साथ मिल जाता है। पॉलिमर छोटे, बिखरे हुए ठोस पदार्थों को एक साथ बड़े, अधिक स्थिर द्रव्यमान में एकत्रित करने का कारण बनता है जिसे कहा जाता है झुंड .
• उद्देश्य: दse flocs trap the solids and improve the sludge’s permeability, making it much easier for water to drain in the subsequent steps. Proper conditioning is the key factor in achieving high निर्जलीकरण दक्षता .

2. ग्रेविटी ड्रेनेज जोन

द conditioned sludge first enters the gravity drainage zone, typically at the beginning of the top filter belt.

• प्रक्रिया: द sludge flows onto a wide, horizontal section of the porous फ़िल्टर बेल्ट . गुरुत्वाकर्षण बल के तहत, कंडीशनिंग के दौरान छोड़ा गया मुक्त पानी एक खुली-बुनाई बेल्ट संरचना की सहायता से बेल्ट के माध्यम से तेजी से निकल जाता है।
• उद्देश्य: यह चरण आसानी से निकलने योग्य पानी का एक बड़ा प्रतिशत हटा देता है, दबाव लागू होने से पहले प्रारंभिक तरल घोल (अक्सर $1-5%$ ठोस) से ठोस पदार्थों की सांद्रता को एक मोटे, अर्ध-ठोस द्रव्यमान (अक्सर $10-15%$ ठोस) में बढ़ा देता है।

3. वेज जोन

द wedge zone serves as the transition from gravity drainage to high-pressure dewatering.

• प्रक्रिया: द sludge, now consolidated, is gradually squeezed between the upper and lower फ़िल्टर बेल्टs जैसे ही वे "वेज" आकार में एकत्रित होते हैं। संकीर्ण होता अंतर कीचड़ पर पहला, कोमल संपीड़न बल लागू करता है।
• उद्देश्य: यह धीमा, नियंत्रित संपीड़न उच्च मात्रा वाले तरल को फूटने से रोकता है (जिसे "ब्लाइंडिंग" या "स्क्वर्ट-आउट" कहा जाता है) और ठोस केक को बेल्ट की चौड़ाई में समान रूप से वितरित करके तीव्र दबाव के लिए तैयार करता है।

4. दबाव क्षेत्र

यह मुख्य निर्जलीकरण अनुभाग है जहां शेष पानी का बड़ा हिस्सा निचोड़ा जाता है।

• प्रक्रिया: द two filter belts, with the sludge cake sandwiched between them, are guided through a serpentine path of progressively smaller diameter रोलर्स . घटते व्यास और बेल्ट पर बढ़ते तनाव केक को उच्च स्तर के कतरनी और दबाव के अधीन करते हैं।
• उप-क्षेत्र:
  • निम्न दबाव: द first set of rollers applies moderate pressure.
  • उच्च दबाव/कतरनी: द inner-most rollers apply maximum force, sometimes in rapid succession, to physically press the water out of the compressed cake.
• आउटपुट: द dewatered sludge, now referred to as the केक फ़िल्टर करें , की उच्च सांद्रता के साथ प्रेस से बाहर निकलता है केक ठोस (आमतौर पर $18-35%$ ठोस, कीचड़ के प्रकार पर निर्भर करता है)। फिर बेल्ट अलग हो जाते हैं, और स्क्रेपर्स निपटान या आगे के उपचार के लिए केक को हटा देते हैं।

---

बेल्ट फ़िल्टर प्रेस के मुख्य घटक

ए बेल्ट फिल्टर प्रेस (बीएफपी) कुशल निर्जलीकरण प्राप्त करने के लिए सामंजस्य से काम करने वाली कई परस्पर जुड़ी प्रणालियों से निर्मित एक परिष्कृत मशीन है। इन मूल घटकों को समझना आवश्यक है बेल्ट प्रेस ऑपरेशन और रख-रखाव .

फ़िल्टर बेल्ट (कोर निस्पंदन माध्यम)

द belts are arguably the most critical component, directly involved in the filtration process.

• समारोह: दो सतत, झरझरा बेल्ट (एक ऊपरी और एक निचला बेल्ट) वातानुकूलित कीचड़ को सैंडविच करते हैं। वे ठोस कणों को बनाए रखते हैं जबकि निस्पंदन (पानी) को गुजरने देते हैं।
• सामग्री: आमतौर पर पॉलिएस्टर या पॉलीप्रोपाइलीन जैसी टिकाऊ सिंथेटिक सामग्री से बने, ठोस पदार्थों के प्रतिधारण और जल निकासी को अनुकूलित करने के लिए बेल्ट को एक विशिष्ट जाल आकार के साथ बुना जाता है।
• बेल्ट ट्रैकिंग: द belts must remain perfectly aligned to prevent damage or spillage. Sophisticated वायवीय प्रणाली अक्सर बेल्ट तनाव और ट्रैकिंग को स्वचालित रूप से नियंत्रित करते हैं।

रोलर्स (दबाव और कतरनी लागू करना)

द rollers are the physical mechanisms that generate the dewatering force.

• समारोह: द sludge-filled belts travel around a series of large and small रोलर्स सर्पीन पैटर्न में व्यवस्थित। ये रोलर्स वेज और दबाव क्षेत्रों में बढ़ते दबाव के लिए जिम्मेदार हैं।
• प्रकार:
  • गुरुत्वाकर्षण रोलर्स: मुख्य रूप से गुरुत्वाकर्षण जल निकासी क्षेत्र में उपयोग किया जाता है।
  • दबाव रोलर्स: दबाव क्षेत्र में छोटे रोलर्स जो उच्च संपर्क बल बनाते हैं और कतरनी बेल्टों को तेजी से मोड़कर।

ड्राइव सिस्टम (संचलन नियंत्रण)

द drive system controls the movement and speed of the filter belts.

• समारोह: यह मुख्य ड्राइव रोलर के घूर्णन को शक्ति प्रदान करता है, जो संपूर्ण बेल्ट असेंबली को खींचता है।
• तंत्र: आमतौर पर एक इलेक्ट्रिक मोटर गियरबॉक्स से जुड़ी होती है। बेल्ट गति के सटीक नियंत्रण की अनुमति देने के लिए आधुनिक सिस्टम अक्सर वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) का उपयोग करते हैं।
• महत्व: बेल्ट की गति एक प्रमुख परिचालन पैरामीटर है, जिसके आधार पर समायोजित किया गया है कीचड़ characteristics और desired थ्रूपुट .

वायवीय प्रणाली (तनाव और ट्रैकिंग)

यह प्रणाली फ़िल्टर बेल्ट की अखंडता और इष्टतम प्रदर्शन सुनिश्चित करती है।

• समारोह: यह बेल्ट पर नियंत्रित, निरंतर तनाव लागू करने और किसी भी गलत संरेखण (बेल्ट ट्रैकिंग) को स्वचालित रूप से ठीक करने के लिए संपीड़ित हवा का उपयोग करता है।
• महत्व: समान दबाव और अधिकतम प्राप्त करने के लिए लगातार तनाव महत्वपूर्ण है निर्जलीकरण दक्षता . उचित ट्रैकिंग बेल्ट को रोलर्स से बाहर निकलने से रोकती है, जिससे उपकरण फटने या बंद होने का कारण बन सकता है।

नियंत्रण कक्ष (स्वचालन और निगरानी)

द control panel serves as the brain of the belt filter press.

• समारोह: इसमें आवास है स्वचालन सिस्टम, प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), और ऑपरेटर इंटरफ़ेस। यह बेल्ट गति, पॉलिमर प्रवाह और बेल्ट तनाव जैसे प्रक्रिया चर की निगरानी करता है।
• एdvanced Systems: आधुनिक बीएफपी में स्वचालित स्टार्टअप/शटडाउन अनुक्रमों और दूरस्थ निगरानी के लिए परिष्कृत नियंत्रण की सुविधा है, जो सुधार में योगदान करती है ऊर्जा दक्षता और reduced operator intervention.

धुलाई प्रणाली (दक्षता बनाए रखना)

द washing system prevents the belts from clogging, which is critical for continuous operation.

• समारोह: उच्च दबाव वाले पानी के स्प्रे बार के तुरंत बाद बेल्ट को साफ करते हैं केक फ़िल्टर करें डिस्चार्ज किया जाता है, जिससे अवशिष्ट ठोस पदार्थ निकल जाते हैं जो बेल्ट के कपड़े को अंधा कर सकते हैं।
• तंत्र: यह उच्च दबाव वाले पानी की आपूर्ति के लिए एक समर्पित पंप का उपयोग करता है, जिसे अक्सर एकत्र किया जाता है और वापस सामने की ओर भेजा जाता है अपशिष्ट जल उपचार plants (डब्ल्यूडब्ल्यूटीपी) पुनर्प्रसंस्करण के लिए।

---

बेल्ट फ़िल्टर प्रेस के प्रकार

जबकि मूल कार्य सिद्धांत वही रहता है, बेल्ट फिल्टर प्रेसes विभिन्न क्षमताओं, कीचड़ के प्रकारों और स्थान की कमी को संभालने के लिए डिज़ाइन किए गए कई कॉन्फ़िगरेशन में आते हैं। इन्हें आम तौर पर आकार/क्षमता और बेल्ट कॉन्फ़िगरेशन के आधार पर वर्गीकृत किया जाता है।

आकार और क्षमता के आधार पर

द size of the press is primarily defined by the width of its फ़िल्टर बेल्ट , जो थ्रूपुट या क्षमता को निर्धारित करता है।

• प्रयोगशाला/पायलट इकाइयाँ: विभिन्न प्रकार के कीचड़ के परीक्षण, अनुकूलन के लिए छोटे पैमाने के प्रेस का उपयोग किया जाता है पॉलिमर dosing , और पूर्ण आकार की इकाई में निवेश करने से पहले डेटा को बढ़ाना।
• छोटे से मध्यम आकार के प्रेस: आमतौर पर छोटी नगरपालिकाओं में उपयोग किया जाता है अपशिष्ट जल उपचार plants या मध्यम प्रवाह दर वाली औद्योगिक सुविधाएं (उदाहरण के लिए, छोटे खाद्य प्रसंस्करण संचालन)। बेल्ट की चौड़ाई $0.5$ से $1.5$ मीटर तक हो सकती है।
• बड़ी उच्च क्षमता वाली प्रेस: प्रमुख महानगरीय WWTPs और बड़े पैमाने पर औद्योगिक अनुप्रयोगों (जैसे कागज और लुगदी) के लिए डिज़ाइन की गई, इन मशीनों में चौड़ी बेल्ट ($3$ मीटर या अधिक तक) होती हैं और इन्हें निरंतर, उच्च-मात्रा संचालन के लिए बनाया जाता है।

बेल्ट कॉन्फ़िगरेशन के आधार पर

द design and arrangement of the belts and rollers lead to different configurations, optimizing the sludge’s time in the gravity and pressure zones.

1. निम्न-दबाव/उच्च-गुरुत्वाकर्षण बीएफपी

• विशेषताएँ: दse models feature an extended गुरुत्वाकर्षण जल निकासी क्षेत्र , दबाव चरण से पहले प्रारंभिक जल निकासी को अधिकतम करने के लिए अक्सर एक झुकाव या अतिरिक्त रोलर्स का उपयोग किया जाता है।
• एpplication: अच्छी डीवाटरिंग विशेषताओं और उच्च प्रारंभिक मुक्त जल सामग्री (उदाहरण के लिए, कुछ खनिज या औद्योगिक कीचड़) वाले कीचड़ के लिए सबसे उपयुक्त।

2. मानक तीन-जोन बीएफपी

• विशेषताएँ: द most common configuration, featuring distinct gravity, wedge, and pressure zones, as detailed earlier. They balance efficiency and cost-effectiveness.
• एpplication: में व्यापक रूप से उपयोग किया जाता है नगर निगम अपशिष्ट जल उपचार और various industrial applications.

3. डुअल-बेल्ट प्रेस (मोटा करना और पानी निकालना)

• विशेषताएँ: कुछ उन्नत इकाइयाँ एक को एकीकृत करती हैं कीचड़ thickening स्टेज (अक्सर एक रोटरी ड्रम थिकनर) सीधे बेल्ट प्रेस डीवाटरिंग स्टेज के साथ।
• उद्देश्य: द thickener first increases the solids concentration of very dilute sludge, improving the press’s efficiency and थ्रूपुट क्षमता.

विशिष्ट बेल्ट फ़िल्टर प्रेस

दse are designed for particular requirements, often focusing on maximizing final cake dryness.

• उच्च दबाव बेल्ट फ़िल्टर प्रेस: दse use smaller pressure रोलर्स और extremely high belt tension to achieve the absolute maximum केक ठोस सामग्री.
• एpplication: यह आवश्यक है जब कीचड़ की मात्रा में कमी महत्वपूर्ण हो, या जब अंतिम केक थर्मल सुखाने या भस्मीकरण के लिए अभिप्रेत हो, जहां उच्च ठोस सामग्री महत्वपूर्ण बचत करती है ऊर्जा की खपत .

---

एpplications of Belt Filter Presses

द बेल्ट फिल्टर प्रेस (बीएफपी) एक बहुमुखी डीवाटरिंग समाधान है जिसका उपयोग उद्योगों के व्यापक स्पेक्ट्रम में किया जाता है जहां भी ठोस-तरल पृथक्करण और कीचड़ की मात्रा में कमी की आवश्यकता होती है।

अपशिष्ट जल उपचार संयंत्र

यह बीएफपी के लिए प्राथमिक और सबसे आम एप्लिकेशन है।

• नगरपालिका अपशिष्ट जल उपचार: बीएफपी शहर और कस्बे में अपरिहार्य हैं अपशिष्ट जल उपचार plants (डब्ल्यूडब्ल्यूटीपी)। वे प्राथमिक और द्वितीयक उपचार प्रक्रियाओं के दौरान उत्पन्न कार्बनिक कीचड़ (बायोसॉलिड) को निर्जलित करते हैं। परिणामी केक फ़िल्टर करें मात्रा में उल्लेखनीय रूप से कमी आई है, जिससे निपटान (लैंडफिल, भस्मीकरण) या लाभकारी पुन: उपयोग (भूमि अनुप्रयोग, खाद बनाना) अधिक लागत प्रभावी हो गया है।

औद्योगिक अनुप्रयोग

औद्योगिक अपशिष्ट धाराओं को प्रबंधित करने के लिए बीएफपी का उपयोग कई विनिर्माण और प्रसंस्करण वातावरणों में किया जाता है।

• खाद्य प्रसंस्करण: सब्जियाँ धोने, मांस संसाधित करने या बीयर बनाने से उत्पन्न कीचड़ में अक्सर उच्च मात्रा में ठोस पदार्थ होते हैं। बीएफपी कुशलतापूर्वक इन जैविक कीचड़ को साफ करते हैं, नियामक अनुपालन में सहायता करते हैं और डेयरी, ब्रुअरीज और बूचड़खानों जैसे क्षेत्रों के लिए निपटान लागत को कम करते हैं।
• कागज और लुगदी उद्योग: द process of making paper generates large quantities of fibrous sludge and waste materials. BFPs are key to dewatering this paper sludge, often achieving very high throughputs due to the fibrous nature of the solids.
• रसायन एवं औषधि विनिर्माण: बीएफपी का उपयोग अपशिष्ट कीचड़ को साफ करने, उप-उत्पादों को संसाधित करने और यहां तक कि अंतिम उत्पादों को अलग करने के लिए किया जाता है, बशर्ते सामग्री बेल्ट सामग्री और यांत्रिक तनाव के अनुकूल हो।

खनन कार्य

खनन क्षेत्र में, बीएफपी का उपयोग टेलिंग प्रबंधन और सांद्रण निर्जलीकरण के लिए किया जाता है।

• पूँछ से पानी निकालना: बीएफपी खदान के अवशेषों (अपशिष्ट पदार्थ) से पानी निकालने में मदद करते हैं, जो जल संरक्षण और पर्यावरणीय स्थिरता के लिए महत्वपूर्ण है, खासकर शुष्क क्षेत्रों में।
• ध्यान केंद्रित निर्जलीकरण: कुछ मामलों में, उनका उपयोग खनिज सांद्रता को साफ करने, अंतिम उत्पाद के लिए वजन और परिवहन लागत को कम करने के लिए किया जाता है।

विशिष्ट आला अनुप्रयोग

• कपड़ा रंगाई: अवशिष्ट रंगों और रसायनों से युक्त कीचड़ को पानी से निकालना।
• धातु फिनिशिंग: प्रयुक्त उपचार स्नान से धातु हाइड्रॉक्साइड कीचड़ को अलग करना।

द common thread across all these applications is the need for efficient ठोस पृथक्करण अपशिष्ट मात्रा को कम करने और पानी को पुनः प्राप्त करने के लिए, जिसका सीधा मतलब परिचालन लागत कम करना और पर्यावरण अनुपालन में वृद्धि करना है।

---

एdvantages and Disadvantages of Belt Filter Presses

सही का चयन निर्जलीकरण उपकरण ट्रेड-ऑफ़ की स्पष्ट समझ की आवश्यकता है। द बेल्ट फिल्टर प्रेस (बीएफपी) महत्वपूर्ण लाभ प्रदान करता है लेकिन कुछ बाधाओं के साथ भी आता है।

एdvantages: Why Choose a BFP?

एdvantage	विवरण	ऑपरेशन पर असर
सतत संचालन	द BFP is designed for non-stop processing, unlike batch equipment (e.g., filter presses).	ऊँचा थ्रूपुट और no downtime required for cleaning or plate cycling.
अपेक्षाकृत कम ऊर्जा खपत	ड्राइव सिस्टम और पंपों के लिए मुख्य रूप से यांत्रिक दबाव और थोड़ी मात्रा में बिजली का उपयोग करता है।	निचला परिचालन लागत थर्मल सुखाने या सेंट्रीफ्यूजेशन जैसी ऊर्जा-गहन विधियों की तुलना में।
संचालन और रखरखाव में सरल	द mechanical design is relatively straightforward once optimized, leading to easier बेल्ट प्रेस रखरखाव .	अधिक जटिल मशीनरी की तुलना में ऑपरेटरों को कम विशिष्ट प्रशिक्षण की आवश्यकता होती है।
अच्छा थ्रूपुट/लागत अनुपात	कुछ उच्च-ठोस डीवाटरिंग प्रौद्योगिकियों की तुलना में तुलनात्मक रूप से कम निवेश के लिए एक बड़ी प्रसंस्करण क्षमता प्रदान करता है।	एn effective, budget-friendly solution for medium to large-scale अपशिष्ट जल उपचार plants .
प्रभावी ठोस कैप्चर	द belts provide a physical barrier, ensuring high ठोस पृथक्करण और clean filtrate, which reduces the load on upstream processes.

नुकसान: बाधाएं और विचार

• उच्च प्रारंभिक निवेश: जबकि परिचालन लागत उचित है, आवश्यक पूर्व-उपचार उपकरण (जैसे) सहित एक मजबूत बीएफपी प्रणाली की खरीद और स्थापना पॉलिमर खुराक प्रणाली ), पर्याप्त हो सकता है।
• स्थान आवश्यकताएँ: बीएफपी आम तौर पर बड़ी, क्षैतिज मशीनें होती हैं। उन्हें एक महत्वपूर्ण पदचिह्न की आवश्यकता होती है, जो प्रतिबंधित स्थान वाली सुविधाओं में एक सीमित कारक हो सकता है।
• कीचड़ को खिलाने के प्रति संवेदनशीलता के लक्षण: द performance is highly dependent on effective कीचड़ conditioning . यदि आने वाली कीचड़ गुणवत्ता या पॉलिमर खुराक बार-बार बदलती है, प्रेस प्रदर्शन और केक ठोस निरंतरता प्रभावित हो सकती है।
• धोने के पानी की खपत: बीएफपी को पर्याप्त मात्रा में उच्च दबाव वाले पानी की आवश्यकता होती है धुलाई प्रणाली रखने के लिए फ़िल्टर बेल्टs स्वच्छ, जो सुविधा की समग्र जल मांग को बढ़ाता है।
• कम अंतिम केक ठोस (अन्य तरीकों की तुलना में): हालांकि कई निपटान मार्गों के लिए पर्याप्त है, बीएफपी आम तौर पर कम अंतिम लक्ष्य हासिल करते हैं केक ठोस (आमतौर पर $18-35%$) स्क्रू प्रेस या उच्च दबाव फिल्टर प्रेस की तुलना में (जो $40-60%$ से अधिक तक पहुंच सकता है)।

---

बेल्ट फ़िल्टर प्रेस चुनते समय विचार करने योग्य कारक

इष्टतम का चयन करना बेल्ट फिल्टर प्रेस (बीएफपी) यह एक ऐसा निर्णय है जो दीर्घकालिक परिचालन लागतों को प्रभावित करता है निर्जलीकरण दक्षता . गहन मूल्यांकन को मूल्य टैग से परे जाना चाहिए और एप्लिकेशन की विशिष्टताओं पर ध्यान केंद्रित करना चाहिए।

कीचड़ के लक्षण (प्राथमिक चालक)

द nature of the material being processed is the most important factor in BFP selection.

• प्रकार और उत्पत्ति: क्या कीचड़ प्राथमिक, द्वितीयक (जैविक), रासायनिक या औद्योगिक है? विभिन्न प्रकार के कीचड़ (उदाहरण के लिए, अत्यधिक रेशेदार बनाम जिलेटिनस) के लिए अलग-अलग दबाव और बेल्ट फैब्रिक की आवश्यकता होती है।
• प्रारंभिक ठोस सांद्रता: बहुत पतले कीचड़ को प्रभावी ढंग से दबाने से पहले पूर्व-गाढ़ा करने की आवश्यकता हो सकती है (उदाहरण के लिए, ग्रेविटी बेल्ट थिकनर का उपयोग करना)।
• निर्जलीकरण सूचकांक: यह प्रयोगशाला परीक्षण के माध्यम से निर्धारित किया जाता है। जो कीचड़ खराब तरीके से पानी निकालती है, उसे लंबे समय तक बनाए रखने की आवश्यकता होगी, जिसका अर्थ है एक बड़ा बीएफपी या एक विस्तारित इकाई गुरुत्वाकर्षण जल निकासी क्षेत्र .
• संपीडनशीलता: प्रतिरोध से निस्पंदन दर धीमी होने से पहले कीचड़ कितना दबाव झेल सकता है।

क्षमता और थ्रूपुट आवश्यकताएँ

द machine must be sized to handle the facility’s expected flow.

• हाइड्रोलिक क्षमता: द volume of sludge (in gallons or cubic meters) the unit must process per hour.
• ठोस लोड हो रहा है: द total dry weight of solids (in kg/hr or lb/hr) the press must handle. This dictates the necessary फ़िल्टर बेल्ट चौड़ाई, जो मुख्य आकार मीट्रिक है।

परिचालन एवं रखरखाव लागत

द total cost of ownership extends well beyond the initial purchase price.

• पॉलिमर की खपत: कीचड़ कंडीशनिंग एक महत्वपूर्ण आवर्ती व्यय है. लक्ष्य प्राप्त करने वाली इकाई केक ठोस निचले के साथ पॉलिमर dosage समय के साथ पैसे की बचत होगी.
• ऊर्जा की खपत: उच्च लक्ष्य रखते हुए, ड्राइव सिस्टम और फ़िल्ट्रेट पंपों की अश्वशक्ति आवश्यकताओं की तुलना करें ऊर्जा दक्षता .
• रखरखाव आवश्यकताएँ: घिसे हुए हिस्सों को बदलने की लागत में कारक, विशेष रूप से फ़िल्टर बेल्टs और pressure रोलर्स .

एutomation and Control

आधुनिक बीएफपी प्रक्रिया नियंत्रण में महत्वपूर्ण प्रगति प्रदान करते हैं।

• एutomated Control Systems: पीएलसी और सेंसर की तलाश करें जो स्वचालित रूप से समायोजित हो जाएं बेल्ट तनाव , बेल्ट की गति , और पॉलिमर dosing आने वाले कीचड़ फ़ीड में भिन्नता के जवाब में। इससे निरंतर ऑपरेटर पर्यवेक्षण की आवश्यकता कम हो जाती है।
• दूरस्थ निगरानी: रिमोट एक्सेस वाले सिस्टम निदान और पूर्वानुमान की सुविधा प्रदान करते हैं बेल्ट प्रेस रखरखाव , अप्रत्याशित डाउनटाइम को कम करना।

आपूर्तिकर्ता प्रतिष्ठा और समर्थन

दीर्घकालिक सफलता के लिए एक विश्वसनीय भागीदार चुनना महत्वपूर्ण है।

• अनुभव और ट्रैक रिकॉर्ड: समान के साथ आपूर्तिकर्ता के इतिहास का मूल्यांकन करें अपशिष्ट जल उपचार plants या औद्योगिक प्रक्रियाएँ।
• स्थानीय समर्थन: किसी भी रुकावट को कम करने के लिए आसानी से उपलब्ध स्पेयर पार्ट्स, तकनीकी सेवा और ऑपरेटर प्रशिक्षण सुनिश्चित करें सतत संचालन .

---

रखरखाव और समस्या निवारण

प्रभावी बेल्ट प्रेस रखरखाव उच्च सुनिश्चित करने के लिए आवश्यक है निर्जलीकरण दक्षता , उपकरण के जीवनकाल को अधिकतम करना, और महंगे डाउनटाइम को कम करना। प्रतिक्रियाशील मरम्मत की तुलना में एक सक्रिय दृष्टिकोण हमेशा अधिक लागत प्रभावी होता है।

नियमित रखरखाव कार्य

इन कार्यों में निरंतरता सुनिश्चित होती है सतत संचालन का बेल्ट फिल्टर प्रेस (बीएफपी) :

• बेल्ट निरीक्षण और धुलाई: सुनिश्चित करें धुलाई प्रणाली पर्याप्त दबाव और प्रवाह के साथ सही ढंग से काम कर रहा है। नियमित रूप से निरीक्षण करें फ़िल्टर बेल्टs घिसाव, टूट-फूट, या अत्यधिक अंधड़ (क्लॉगिंग) के संकेतों के लिए।
• बेल्ट तनाव और ट्रैकिंग: की निगरानी करें वायवीय प्रणाली यह सुनिश्चित करने के लिए कि बेल्ट सही तनाव बनाए रखें। बेल्ट रन-ऑफ को रोकने के लिए प्रतिदिन स्वचालित ट्रैकिंग सिस्टम की जाँच करें, जिससे गंभीर क्षति हो सकती है।
• रोलर और बियरिंग स्नेहन: सभी बीयरिंगों पर ग्रीस लगाने के लिए निर्माता के शेड्यूल का पालन करें रोलर्स . खराब चिकनाई रोलर विफलता का एक प्रमुख कारण है।
• पॉलिमर सिस्टम जाँच: नियमित रूप से अंशांकन करें पॉलिमर dosing system और check feed lines for blockages. The polymer solution concentration must be consistent for optimal कीचड़ conditioning .
• स्क्रैपर ब्लेड निरीक्षण: सुनिश्चित करें scraper blades that remove the केक फ़िल्टर करें अवशिष्ट केक को ऊपर ले जाने से रोकने के लिए तेज और सही ढंग से संरेखित किया गया है, जो बेल्ट को अंधा कर सकता है।

सामान्य समस्याएँ एवं समाधान

समस्या	संभावित कारण	समाधान
गीला केक/खराब ठोस	अपर्याप्त पॉलिमर dosage या ख़राब मिश्रण.	एdjust the पॉलिमर खुराक लें और पुष्टि करें कि मिश्रण उपकरण कार्य कर रहा है।
गीला केक/खराब ठोस	गलत बेल्ट की गति (बहुत तेज़) या तनाव (बहुत कम)।	पानी निकालने का समय बढ़ाने के लिए बेल्ट को धीमा करें; समायोजित करें बेल्ट तनाव वायवीय प्रणाली के माध्यम से.
कीचड़ बहाव (बेल्ट से)	द gravity or wedge zone is overloaded.	फ़ीड दर (हाइड्रोलिक क्षमता) को धीमा करें और/या बढ़ाएँ पॉलिमर मजबूत झुंड बनाने के लिए खुराक।
बेल्ट का सिकुड़ना/क्षति	एutomatic tracking system failure or inconsistent belt tension.	ट्रैकिंग सिलेंडरों में हवा के दबाव की जाँच करें और मलबे या खराबी के लिए सेंसर का निरीक्षण करें।
ऊँचा Vibration / Noise	घिसे हुए या जब्त किए गए रोलर बीयरिंग।	भयावह रोलर विफलता को रोकने के लिए प्रभावित रोलर बीयरिंग को तुरंत बदलें।

---

बेल्ट फ़िल्टर प्रेस प्रौद्योगिकी में नवाचार

जबकि दो बेल्टों के बीच दबाव का उपयोग करने का मूल सिद्धांत स्थिर रहता है, बेल्ट फिल्टर प्रेसes (BFPs) मुख्य रूप से स्वचालन, नियंत्रण और डिज़ाइन में प्रगति के माध्यम से लगातार विकसित हो रहे हैं। ये नवाचार अधिकतम करने पर केंद्रित हैं निर्जलीकरण दक्षता , परिचालन लागत (ओपेक्स) को कम करना, और मशीनों को प्रबंधित करना आसान बनाना।

एutomated Polymer Dosing Systems

द consistency of कीचड़ conditioning बीएफपी प्रदर्शन में सबसे महत्वपूर्ण कारक है। आधुनिक सिस्टम इस प्रक्रिया को अनुकूलित करने के लिए उन्नत निगरानी का उपयोग करते हैं।

• वास्तविक समय की निगरानी: नये सिस्टम का प्रयोग ऑप्टिकल माप (उदाहरण के लिए, लेजर सेंसर या कैमरे) की निगरानी के लिए कीचड़ और floc structure as it enters the press.
• एI and Algorithm Control: का विश्लेषण करके कीचड़ वास्तविक समय में स्थिरता और प्रवाह दर स्वचालित नियंत्रण प्रणाली सटीक रूप से समायोजित करने के लिए मालिकाना एल्गोरिदम का उपयोग करें, जो अक्सर एआई द्वारा समर्थित होता है पॉलिमर dosage और flow rate.
• लाभ: इससे मैन्युअल, व्यक्तिपरक समायोजन की आवश्यकता समाप्त हो जाती है, जिससे परिणाम कम होते हैं पॉलिमर खपत ($40%$ तक की बचत) और निरंतरता बनाए रखना केक ठोस आने वाले कीचड़ की गुणवत्ता में उतार-चढ़ाव के बावजूद।

उच्च दबाव और विस्तारित डीवाटरिंग डिज़ाइन

डिज़ाइन नवाचार अंतिम शुष्कता को बढ़ाने पर ध्यान केंद्रित करते हैं केक फ़िल्टर करें और boosting थ्रूपुट .

• मॉड्यूलर और वर्टिकल प्रेस: नए डिज़ाइन में दबाव क्षेत्र के लिए लो-प्रोफ़ाइल या ऊर्ध्वाधर कॉन्फ़िगरेशन की सुविधा होती है। यह मशीन के पदचिह्न को कम कर देता है, जिससे यह आदर्श स्थान बन जाता है स्थान की आवश्यकताएँ एक बाधा हैं.
• विस्तारित गुरुत्वाकर्षण क्षेत्र: कुछ मॉडलों में एक स्वतंत्र तीसरी बेल्ट या एक विस्तारित, झुका हुआ बेल्ट शामिल होता है गुरुत्वाकर्षण जल निकासी क्षेत्र दबाव क्षेत्र से पहले अधिक मुक्त पानी निकालने के लिए विशेष हल या तत्वों (जैसे रोटो-कोन®) का उपयोग करें। इससे पतले कीचड़ की क्षमता काफी बढ़ जाती है।
• बढ़े हुए रोलर्स: प्रेस अब आम तौर पर $7$, $8$, या यहाँ तक कि $12$ में बनाई जाती हैं रोलर्स दबाव क्षेत्र में, अक्सर छोटे व्यास और अधिक बेल्ट रैप के साथ, केक को अधिक तीव्र और लंबे समय तक दबाव और कतरनी के अधीन किया जाता है, जिससे केक को नुकसान होता है। उच्चतम अवशिष्ट नमी हटाना.

स्मार्ट संचालन और रिमोट मॉनिटरिंग

द integration of BFPs into the औद्योगिक इंटरनेट ऑफ़ थिंग्स (IIoT) यह अधिक सुरक्षित, अधिक कुशल और कम निगरानी वाले संचालन की अनुमति देता है।

• रिमोट डायग्नोस्टिक्स: पीएलसी आधारित नियंत्रण पैनल अब नेटवर्क-सक्षम हैं, जो आपूर्तिकर्ताओं और संयंत्र प्रबंधकों को प्रदर्शन मेट्रिक्स की दूर से निगरानी करने, सेटिंग्स समायोजित करने और भौतिक रूप से ऑनसाइट हुए बिना समस्याओं का निदान करने की अनुमति देता है।
• पूर्वानुमानित रखरखाव: सेंसर प्रमुख घटकों (जैसे) के परिचालन घंटों और कंपन स्तर को ट्रैक करते हैं रोलर्स और bearings). This data allows operators to schedule रख-रखाव पहले एक ब्रेकडाउन होता है, यह सुनिश्चित करना सत्य है सतत संचालन .

---

बेल्ट फ़िल्टर प्रेस प्रौद्योगिकी में भविष्य के रुझान

द trajectory of BFP innovation is clearly focused on making them smarter, more autonomous, and fully integrated components of a modern अपशिष्ट जल उपचार plants .

स्वचालन में वृद्धि

द goal is to achieve near-autonomous operation with minimal operator intervention.

• स्व-समायोजन: भविष्य के बीएफपी सेंसर-आधारित फीडबैक लूप पर और भी अधिक निर्भर होंगे जो फ़ीड दर को स्वचालित रूप से समायोजित करते हैं, बेल्ट की गति , और pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
• एutomated Cleaning: उन्नत स्व-सफाई चक्र जो कम पानी और रासायनिक एजेंटों का उपयोग करते हैं ताकि यह सुनिश्चित हो सके कि बेल्ट बिना ढके रहें।

बेहतर ऊर्जा दक्षता

एs utility costs rise, reducing power demand is a primary goal.

• परिवर्तनीय गति ड्राइव (वीएसडी): सभी मोटरों (ड्राइव, पंप, वॉशर) पर उच्च दक्षता वाले वीएसडी का व्यापक उपयोग प्रेस को केवल वर्तमान के लिए आवश्यक शक्ति का उपयोग करने की अनुमति देगा थ्रूपुट और कीचड़ characteristics .
• हाइड्रोलिक बनाम वायवीय: बेहतर परिशुद्धता और कम हवा/तेल की खपत के लिए हाइड्रोलिक या वायवीय तनाव प्रणालियों का और अधिक शोधन।

दूरस्थ निगरानी और नियंत्रण

द push toward centralized control systems across entire water facilities will continue.

• डिजिटल ट्विन प्रौद्योगिकी: प्रदर्शन की भविष्यवाणी करने, सेटपॉइंट्स को अनुकूलित करने और ऑपरेटरों को सुरक्षित रूप से प्रशिक्षित करने के लिए वास्तविक समय डेटा के साथ बीएफपी के सिम्युलेटेड मॉडल का उपयोग करना।
• मोबाइल इंटरफ़ेस: मजबूत टैबलेट या मोबाइल ऐप के माध्यम से संपूर्ण डीवाटरिंग सिस्टम को नियंत्रित और मॉनिटर करना, ऑपरेटर की गतिशीलता और जवाबदेही को बढ़ाना।

निष्कर्ष

प्रमुख लाभों का पुनर्कथन

द बेल्ट फिल्टर प्रेस (बीएफपी) का एक मूलभूत और अत्यधिक प्रभावी हिस्सा बना हुआ है निर्जलीकरण उपकरण स्थायी अपशिष्ट प्रबंधन के लिए महत्वपूर्ण। इसकी सफलता विशेषताओं के एक शक्तिशाली संयोजन से उत्पन्न होती है:

• लागत दक्षता: की मात्रा को काफी कम करके कीचड़ (उच्च उपलब्धि हासिल करना केक ठोस सामग्री), बीएफपी नाटकीय रूप से परिवहन और निपटान खर्च को कम करती है अपशिष्ट जल उपचार plants और industry.
• सतत संचालन: द mechanical, non-batch process allows for high थ्रूपुट और reliable 24/7 service, optimizing plant efficiency.
• सरलता और विश्वसनीयता: अत्यधिक जटिल मशीनरी की तुलना में, बीएफपी का मुख्य डिज़ाइन-गुरुत्वाकर्षण, पॉलिमर कंडीशनिंग और यांत्रिक दबाव का लाभ उठाना है। रोलर्स - अपेक्षाकृत सरल है, जिससे संचालन आसान हो जाता है और पूर्वानुमान लगाया जा सकता है बेल्ट प्रेस रखरखाव .

द Future Outlook

द BFP is not a stagnant technology. Fueled by the demands for greater ऊर्जा दक्षता , कम परिचालन व्यय और कम जनशक्ति की ओर रुझान बढ़ रहा है होशियार स्वचालन . भविष्य की प्रणालियाँ तेजी से एकीकृत होंगी स्वचालित नियंत्रण प्रणाली और sophisticated sensors to optimize पॉलिमर खुराक और बेल्ट की गति वास्तविक समय में, न्यूनतम मानवीय निरीक्षण के साथ लगातार प्रदर्शन प्रदान करना।

उच्च मात्रा में तरल अपशिष्ट से निपटने वाली किसी भी सुविधा के लिए, बेल्ट फ़िल्टर प्रेस एक सिद्ध, लागत प्रभावी और विकसित समाधान प्रदान करता रहता है। ठोस पृथक्करण और sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.

अक्सर पूछे जाने वाले प्रश्न (FएQ)

Q1: बेल्ट फिल्टर प्रेस द्वारा प्राप्त विशिष्ट अंतिम केक ठोस सामग्री क्या है?

ए बेल्ट फिल्टर प्रेस (बीएफपी) आम तौर पर फाइनल हासिल करता है केक ठोस से लेकर एकाग्रता 18% से 35% , के प्रकार पर बहुत अधिक निर्भर करता है कीचड़ . कार्बनिक जैविक कीचड़ अक्सर इस श्रेणी के निचले सिरे तक पहुँचते हैं, जबकि रेशेदार कीचड़ (जैसे कागज उद्योग से) या खनिज कीचड़ उच्च सिरे तक पहुँच सकते हैं।

Q2: बेल्ट फिल्टर प्रेस की तुलना सेंट्रीफ्यूज से कैसे की जाती है?

विशेषता	बेल्ट फ़िल्टर प्रेस (बीएफपी)	अपकेंद्रित्र
परिचालन लागत	आम तौर पर निचला ऊर्जा की खपत.	आम तौर पर higher energy consumption due to high rotational speed.
रख-रखाव	आसान, यांत्रिक, बेल्ट/रोलर्स पर केंद्रित।	अधिक जटिल, इसमें उच्च गति से घूमने वाले हिस्से और परिष्कृत नियंत्रण शामिल है।
थ्रूपुट	ऊँचा, suited for continuous, large-volume flow.	ऊँचा, can achieve greater थ्रूपुट कम जगह में.
पदचिह्न	एक की आवश्यकता है बड़े पदचिह्न इसके क्षैतिज डिज़ाइन के कारण।	एक की आवश्यकता है छोटा पदचिह्न (ऊर्ध्वाधर/कॉम्पैक्ट डिज़ाइन)।
अंतिम ठोस	आमतौर पर 18% - 35% .	अक्सर थोड़ा अधिक हासिल कर सकते हैं केक ठोस (25% - 40%)।

Q3: बीएफपी के लिए सबसे महत्वपूर्ण परिचालन चर क्या है?

द most critical operational variable is the पॉलिमर खुराक (रासायनिक कंडीशनिंग)। पॉलिमर मजबूत, स्थिर बनता है झुंड जो पानी को कुशलतापूर्वक छोड़ता है। यदि खुराक बहुत कम है, तो केक गीला हो जाता है और कीचड़ बह जाता है; यदि यह बहुत अधिक है, तो यह बेकार है और इसके परिणामस्वरूप केक की संरचना ख़राब हो सकती है। इष्टतम खुराक बनाए रखना महत्वपूर्ण है निर्जलीकरण दक्षता .

Q4: फ़िल्टर बेल्ट कितने समय तक चलती हैं?

द lifespan of the फ़िल्टर बेल्ट के आधार पर अत्यधिक परिवर्तनशील है कीचड़ characteristics (जैसे, ग्रिट जैसे अपघर्षक पदार्थ), की तीव्रता धुलाई प्रणाली , और उचित बेल्ट तनाव और tracking. Under ideal conditions with good रख-रखाव , एक बेल्ट कहीं से भी चल सकती है 1 से 5 वर्ष .

Q5: "अंधा करना" का क्या मतलब है?

अंधा कर देने वाला तब होता है जब बारीक ठोस कण छिद्रों को बंद कर देते हैं फ़िल्टर बेल्ट . यह पानी (फ़िल्रेट) को गुजरने से रोकता है, जिससे काफी हद तक कमी आती है निर्जलीकरण दक्षता और leading to a very wet filter cake. Regular and effective operation of the धुलाई प्रणाली अंधड़ को रोकने के लिए आवश्यक है।

---
