वातन प्रणालियों के लिए ऊर्जा ऑडिट: kWh/kgO₂ की गणना कैसे करें और बचत का पता कैसे लगाएं

सीधा उत्तर: अपशिष्ट जल उपचार संयंत्र में वातन कुल ऊर्जा का 50-70% खर्च करता है। मुख्य दक्षता मीट्रिक मानक वातन दक्षता (एसएई) है, जिसे kgO₂/kWh में मापा जाता है - आपका सिस्टम प्रति यूनिट ऊर्जा कितनी ऑक्सीजन वितरित करता है। एक अच्छी तरह से डिज़ाइन किया गया बढ़िया बबल डिफ्यूज़र सिस्टम 2.5-5.0 kgO₂/kWh प्राप्त करता है। खराब डिफ्यूज़र, आंशिक लोड पर चलने वाले बड़े आकार के ब्लोअर, दैनिक लोड भिन्नता को नजरअंदाज करने वाले निश्चित डीओ सेटपॉइंट और वीएफडी नियंत्रण की कमी के कारण परिचालन में अधिकांश संयंत्र 1.5-2.5 kgO₂/kWh से कम हो जाते हैं। एक ऊर्जा ऑडिट यह पहचानता है कि इनमें से किसकी लागत सबसे अधिक है - और यूएस ईपीए ने दस्तावेज किया है कि एक उचित रूप से डिजाइन की गई वातन नियंत्रण प्रणाली अकेले वातन ऊर्जा को 25-40% तक कम कर देती है।

वातन ऊर्जा किसी भी अन्य प्रक्रिया से अधिक क्यों मायने रखती है?

जबकि वातन प्रणालियाँ निर्माण लागत का केवल 2-5% खर्च करती हैं, वे संयंत्र की 80% ऊर्जा का उपभोग करती हैं। रूढ़िवादी 50% के आंकड़े पर भी, संख्याएँ पर्याप्त हैं:

50,000 घन मीटर/दिन के संयंत्र में वातन दक्षता में 20% सुधार से $90,000/वर्ष की बचत होती है। प्रत्येक वर्ष। बिना किसी प्रक्रिया के समझौता किए - वास्तव में, बेहतर जैविक प्रदर्शन के साथ।

नीचे दिया गया ऑडिट ढांचा यह पहचानता है कि वे बचतें कहां छिपी हैं।

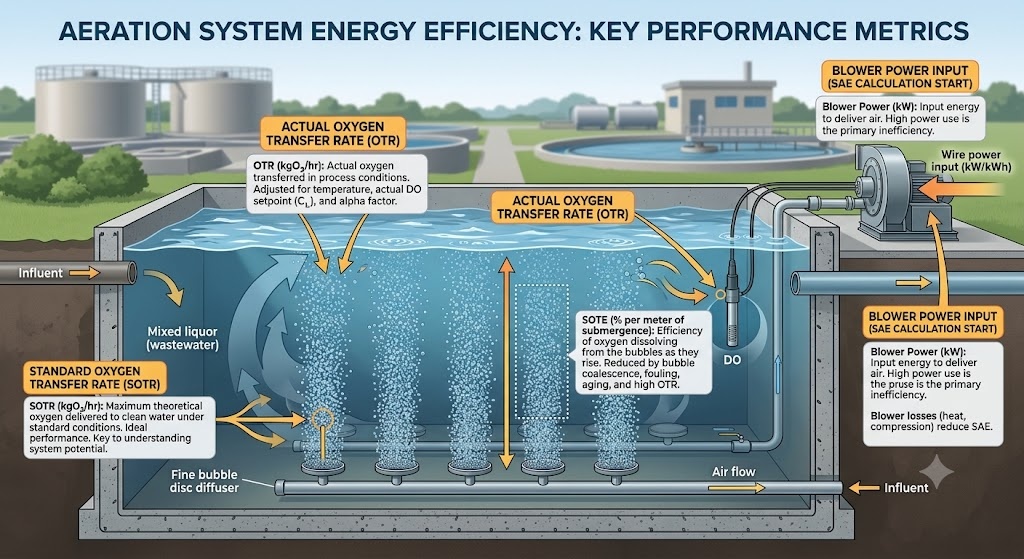

चार प्रमुख मेट्रिक्स: एसओटीआर, एसओटीई, ओटीआर, एसएई

किसी भी चीज़ का ऑडिट करने से पहले, आपको वही भाषा बोलनी होगी जो आपके उपकरण में है। चार मेट्रिक्स वातन प्रणाली के प्रदर्शन को परिभाषित करते हैं:

एसओटीआर - मानक ऑक्सीजन स्थानांतरण दर
मानक परिस्थितियों (स्वच्छ पानी, 20 डिग्री सेल्सियस, शून्य डीओ, समुद्र स्तर) के तहत प्रति घंटे स्थानांतरित ऑक्सीजन का द्रव्यमान। इकाइयाँ: kgO₂/घंटा। यह विसारक या जलवाहक के लिए निर्माता की प्रयोगशाला रेटिंग है।

एसओटीई - मानक ऑक्सीजन स्थानांतरण दक्षता
आपूर्ति की गई हवा में ऑक्सीजन का वह अंश जो मानक परिस्थितियों में वास्तव में पानी में घुल जाता है। जलमग्नता के प्रति मीटर % या सिस्टम के लिए कुल % के रूप में व्यक्त किया जाता है।

SOTE (%) = (O₂ घुल गया / O₂ आपूर्ति) x 100

फाइन बबल डिस्क डिफ्यूज़र: 6-8% एसओटीई प्रति मीटर जलमग्नता
मोटे बुलबुला विसारक: प्रति मीटर 3-4% एसओटीई
सतह यांत्रिक जलवाहक: गहराई पर निर्भर नहीं; कुल SOTE के रूप में व्यक्त किया गया

ओटीआर - वास्तविक (फ़ील्ड) ऑक्सीजन स्थानांतरण दर
एसओटीआर को वास्तविक प्रक्रिया स्थितियों के लिए सही किया गया - अपशिष्ट जल का तापमान, वास्तविक डीओ एकाग्रता और अल्फा कारक। आपके डिफ्यूज़र वास्तव में टैंक में यही प्रदान करते हैं।

OTR = SOTR x अल्फा x (बीटा x C_s,T - C_L) / C_s,20 x थीटा^(T-20)

कहाँ:

• अल्फा = प्रक्रिया जल ओटीई / स्वच्छ जल ओटीई (आमतौर पर नगरपालिका डब्ल्यूडब्ल्यू के लिए 0.4-0.8)
• बीटा = प्रक्रिया जल O₂ संतृप्ति / स्वच्छ जल O₂ संतृप्ति (आमतौर पर 0.95–0.98)
• प्रक्रिया तापमान पर C_s,T = O₂ संतृप्ति (मिलीग्राम/एल)
• C_L = टैंक में वास्तविक DO (मिलीग्राम/L) - आपका ऑपरेटिंग सेटपॉइंट
• C_s,20 = 20°C पर O₂ संतृप्ति = 9.08 mg/L
• थीटा = तापमान सुधार कारक = 1.024

एसएई - मानक वातन दक्षता
ऊर्जा लेखापरीक्षा के लिए सबसे उपयोगी संख्या। एसएई ऑक्सीजन स्थानांतरण और ऊर्जा खपत को एक तुलनीय मीट्रिक में जोड़ता है।

एसएई (किलो₂/किलोवाट) = SOTR (kgO₂/hr) / ब्लोअर में वायर पावर इनपुट (kW)

उलटा - kWh/kgO₂ - लागत गणना के लिए समान रूप से मान्य और अधिक सहज है:

विशिष्ट ऊर्जा (kWh/kgO₂) = 1 / SAE

प्रौद्योगिकी द्वारा एसएई बेंचमार्क:

यदि आपके संयंत्र की गणना की गई SAE ठीक बबल सिस्टम के लिए 1.8 kgO₂/kWh से कम है, तो आपके पास एक पुनर्प्राप्ति योग्य प्रदर्शन समस्या है - संभावित रूप से खराब डिफ्यूज़र, अति-वातन, या अकुशल ब्लोअर ऑपरेशन।

चरण 1: अपने वर्तमान एसएई - बेसलाइन माप की गणना करें

जो आपने नहीं मापा है उसका आप ऑडिट नहीं कर सकते। अधिकांश संयंत्र बिना किसी विशेष परीक्षण उपकरण के मौजूदा उपकरण से किसी न किसी एसएई की गणना कर सकते हैं।

विधि ए: प्रक्रिया डेटा से (त्वरित अनुमान)

आपको क्या चाहिए:

• औसत ब्लोअर पावर ड्रा (किलोवाट) - ऊर्जा मीटर या नेमप्लेट × संचालन घंटों से
• औसत दैनिक ऑक्सीजन मांग - बीओडी/सीओडी लोड और प्रक्रिया प्रकार से अनुमानित

दैनिक ऑक्सीजन मांग का अनुमान लगाएं (एओआर - वास्तविक ऑक्सीजन आवश्यकता):

एओआर (किलो₂/दिन) = (बीओडी निष्कासन ऑक्सीजन मांग) (नाइट्रीकरण ऑक्सीजन मांग) - (डेनिट्रीकरण क्रेडिट)

बीओडी निष्कासन: ~1.0-1.2 किग्राओ₂ प्रति किग्रा बीओडी हटाया गया (सरल बीओडी निष्कासन के लिए 1.0; संयुक्त बीओडी नाइट्रीकरण प्रणालियों के लिए 1.2)

नाइट्रीकरण: 4.57 kgO₂ प्रति किग्रा NH₄-N ऑक्सीकृत

विनाइट्रीकरण क्रेडिट: 2.86 kgO₂ प्रति किलो वसूल किया गया NO₃-N कम किया गया (यदि एनोक्सिक क्षेत्र मौजूद हैं, तो इसे घटाएं)

उदाहरण - 10,000 घन मीटर/दिन नगरपालिका संयंत्र:

• प्रभावशाली बीओडी: 220 मिलीग्राम/लीटर, प्रवाहित बीओडी: 15 मिलीग्राम/लीटर → हटाया गया बीओडी: 2,050 किलोग्राम/दिन
• बीओडी निष्कासन O₂: 2,050 × 1.0 = 2,050 kgO₂/दिन
• प्रभावशाली टीकेएन: 40 मिलीग्राम/लीटर, प्रवाहित एनएच₄: 3 मिलीग्राम/लीटर → एन नाइट्रिफाइड: 370 किग्रा/दिन
• नाइट्रीकरण O₂: 370 × 4.57 = 1,691 kgO₂/दिन
• विनाइट्रीकरण क्रेडिट (मान लें कि एनोक्सिक ज़ोन 15 मिलीग्राम/लीटर NO₃ को हटा देता है): 150 किग्रा/दिन × 2.86 = 429 किग्राO₂/दिन
• कुल AOR = 2,050 1,691 - 429 = 3,312 kgO₂/दिन = 138 kgO₂/घंटा

फ़ील्ड SAE की गणना करें:

• ब्लोअर पावर: 3 ब्लोअर × 75 किलोवाट प्रत्येक × 85% औसत भार = 191 किलोवाट
• एसएई = 138 किग्राओ₂/घंटा / 191 किलोवाट = 0.72 kgO₂/kWh

स्वच्छ-जल समतुल्य तुलना के लिए SOTR में कनवर्ट करें:
एसओटीआर = एओआर / (अल्फा × सुधार कारक) ≈ एओआर / (0.6 × 0.5) = एओआर / 0.30
एसओटीआर = 138 / 0.30 = 460 किग्राओ₂/घंटा

मानक एसएई = 460/191 = 2.41 kgO₂/kWh

यह फाइन बबल सिस्टम के लिए स्वीकार्य सीमा के निचले सिरे के करीब है - जांच के लायक है।

विधि बी: ऑफ-गैस परीक्षण (सबसे सटीक)

ऑफ-गैस परीक्षण तैरते हुए हुड में पानी की सतह से निकलने वाली गैस को पकड़कर और उसकी ऑक्सीजन सामग्री का विश्लेषण करके सीधे प्रक्रिया स्थितियों में एसओटीई को मापता है। वास्तविक डिफ्यूज़र प्रदर्शन निर्धारित करने के लिए यह सबसे सटीक तरीका है।

आवश्यक उपकरण: फ्लोटिंग गैस कलेक्शन हुड, गैस विश्लेषक (O₂ और CO₂), ब्लोअर पर एयरफ्लो मीटर।

एसओटीई (%) = (ओ₂ इन - ओ₂ आउट) / ओ₂ इन × 100

जहां O₂ in = वायुप्रवाह × 0.2095 (O₂ वायु का अंश) और O₂ बाहर = O₂ सांद्रता एकत्रित ऑफ-गैस × कुल ऑफ-गैस प्रवाह दर में मापी जाती है।

ऑफ-गैस परीक्षण सफाई के बाद या रेट्रोफिट के बाद सत्यापन के लिए स्वर्ण मानक है - यह सीधे दिखाता है कि डिफ्यूज़र रखरखाव या प्रतिस्थापन से प्रदर्शन में सुधार हुआ है या नहीं। इसके लिए विशेष उपकरणों की आवश्यकता होती है और आमतौर पर इसका संचालन एक विशेषज्ञ टीम द्वारा किया जाता है।

चरण 2: ब्लोअर वायर-टू-एयर दक्षता की गणना करें

ब्लोअर दक्षता यह निर्धारित करती है कि कितनी विद्युत ऊर्जा वास्तव में वायु धारा तक पहुँचती है। एक ब्लोअर अपने रेटेड आउटपुट का 85% पुराना होने, इनलेट फिल्टर की गड़बड़ी या पार्ट-लोड ऑपरेशन के कारण देता है, बाकी को गर्मी के रूप में बर्बाद कर देता है।

ब्लोअर दक्षता मूल्यांकन के लिए इज़ोटेर्मल पावर समीकरण:

सैद्धांतिक इज़ोटेर्मल पावर (किलोवाट) = Q_air × P_inlet × ln(P_outlet / P_inlet) / दक्षता

कहाँ:

• Q_air = इनलेट स्थितियों पर वास्तविक वॉल्यूमेट्रिक वायुप्रवाह (m³/s)
• P_inlet = समुद्र तल पर पूर्ण इनलेट दबाव (kPa) ≈ 101.3 kPa
• P_आउटलेट = पूर्ण डिस्चार्ज दबाव (kPa) = गेज दबाव 101.3
• एलएन = प्राकृतिक लघुगणक
• दक्षता = ब्लोअर आइसेंट्रोपिक दक्षता (निर्माता वक्र से, आमतौर पर 65-82%)

ब्लोअर दक्षता बेंचमार्क:

क्षेत्र में सबसे आम दक्षता समस्या: ब्लोअर डिज़ाइन प्रवाह के 40-60% पर लगातार चल रहे हैं क्योंकि वातन प्रणाली चरम प्रवाह स्थितियों के लिए डिज़ाइन की गई थी जो शायद ही कभी होती हैं। 50% प्रवाह पर, एक रूट ब्लोअर अपने चरम की तुलना में दक्षता के 15-25 प्रतिशत अंक खो देता है - खपत किए गए प्रत्येक kWh का एक महत्वपूर्ण अंश बर्बाद कर देता है।

चरण 3: ऊर्जा हानि श्रृंखला का मानचित्र बनाएं

प्रत्येक वातन प्रणाली में चार स्थान होते हैं जहां विद्युत मीटर और टैंक में घुली ऑक्सीजन के बीच ऊर्जा का ह्रास होता है। प्रत्येक हानि की मात्रा निर्धारित करने से पता चलता है कि कहाँ हस्तक्षेप करना है।

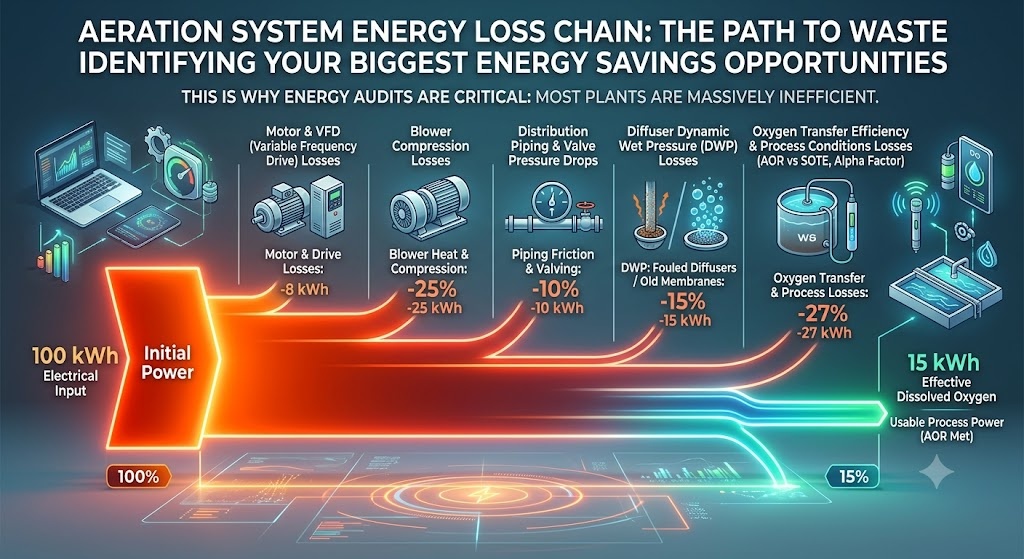

ऊर्जा हानि श्रृंखला:

विद्युत इनपुट → ब्लोअर मोटर हानि → ब्लोअर संपीड़न हानि → पाइप/वाल्व वितरण हानि → डिफ्यूज़र डीडब्ल्यूपी हानि → ऑक्सीजन स्थानांतरण हानि

संयुक्त प्रभाव: ब्लोअर मोटर द्वारा खपत किए गए प्रत्येक 100 kWh के लिए, आमतौर पर केवल 15-35 kWh मिश्रित शराब में घुलित ऑक्सीजन के रूप में समाप्त होता है।

चरण 4: पांच सबसे बड़े बचत अवसरों की पहचान करें

अवसर 1: ब्लोअर्स पर वीएफडी (15-30% बचत)

अधिकांश संयंत्र चरम दैनिक/मौसमी भार के लिए डिज़ाइन किए गए थे। वास्तविक औसत भार आमतौर पर शिखर का 40-70% होता है। चरम मांग को पूरा करने के लिए निश्चित गति से चलने वाला ब्लोअर अपने अधिकांश परिचालन जीवन के लिए अकुशल भाग लोड पर चलता है।

वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएफडी) वास्तविक ऑक्सीजन मांग को ट्रैक करने के लिए ब्लोअर गति की अनुमति देती है। गति नियंत्रण के लिए वीएफडी के साथ त्रि-लोब सकारात्मक विस्थापन ब्लोअर 60-70% का टर्नडाउन प्रदान करते हैं, जो महान परिचालन लचीलेपन की अनुमति देता है।

वीएफडी से ऊर्जा बचत: सामान्य संयंत्रों में ब्लोअर ऊर्जा का 15-30%। पेबैक: बिजली टैरिफ और लोड भिन्नता के आधार पर 2-4 वर्ष।

VFD तब सबसे प्रभावी होता है जब: लोड काफी भिन्न होता है (दैनिक भिन्नता > 2:1), कई ब्लोअर स्थापित होते हैं, करंट ब्लोअर >70% गति से लगातार चलते हैं।

VFD तब सबसे कम प्रभावी होता है जब: ब्लोअर अधिकांश समय पहले से ही 95-100% गति पर चलते हैं (क्षमता-बाधित संयंत्र), या जब रूट ब्लोअर पहले से ही न्यूनतम तक थ्रॉटल किया जाता है।

अवसर 2: सेटपॉइंट कटौती करें (10-20% बचत)

अधिकांश पौधे पूरे वातन बेसिन में 2.0 मिलीग्राम/लीटर के डीओ सेटपॉइंट पर काम करते हैं - एक कंबल संख्या जो सबसे खराब स्थिति को कवर करती है। औसत भार की स्थिति में, इसका मतलब दीर्घकालिक अति-वातन है।

डीओ सेटपॉइंट को 2.0 मिलीग्राम/लीटर से घटाकर 1.5 मिलीग्राम/लीटर (अभी भी सामान्य तापमान पर नाइट्रीकरण के लिए पूरी तरह से पर्याप्त) करने से आम तौर पर हवा की मांग 10-20% कम हो जाती है। यह उपलब्ध सबसे कम लागत वाला हस्तक्षेप है - जिसे अक्सर बिना किसी पूंजीगत व्यय के पीएलसी को पुन: प्रोग्राम करके प्राप्त किया जा सकता है।

महत्वपूर्ण: डीओ सेटपॉइंट कटौती को विश्वसनीय डीओ सेंसर अंशांकन के साथ जोड़ा जाना चाहिए। डीओ सेंसर में बहाव सामान्य है और वास्तविक डीओ प्रदर्शित मूल्य से कम होता है - सेंसर को पुन: कैलिब्रेट किए बिना सेटपॉइंट कम करने से प्रक्रिया खराब होने का खतरा होता है।

अवसर 3: अमोनिया-आधारित वातन नियंत्रण - एबीएसी (डीओ नियंत्रण पर 15-25% अतिरिक्त बचत)

मानक डीओ नियंत्रण वास्तविक जैविक मांग की परवाह किए बिना एक निश्चित डीओ एकाग्रता बनाए रखता है। एबीएसी एक स्तर और गहराई तक जाता है - यह प्रवाहित अमोनिया सांद्रता को मापता है और नाइट्रीकरण पूरा हुआ है या नहीं, इसके आधार पर डीओ सेटपॉइंट को गतिशील रूप से समायोजित करता है।

क्योंकि ओटीई कम डीओ सांद्रता पर सुधार करता है, प्रक्रिया के उद्देश्यों को पूरा करने वाली न्यूनतम डीओ एकाग्रता को बनाए रखने से ऊर्जा की बचत होती है। एबीएसी सिस्टम ओटीई और अमोनिया के जैविक रूपांतरण की दर दोनों पर डीओ के प्रभाव का लाभ उठाते हैं।

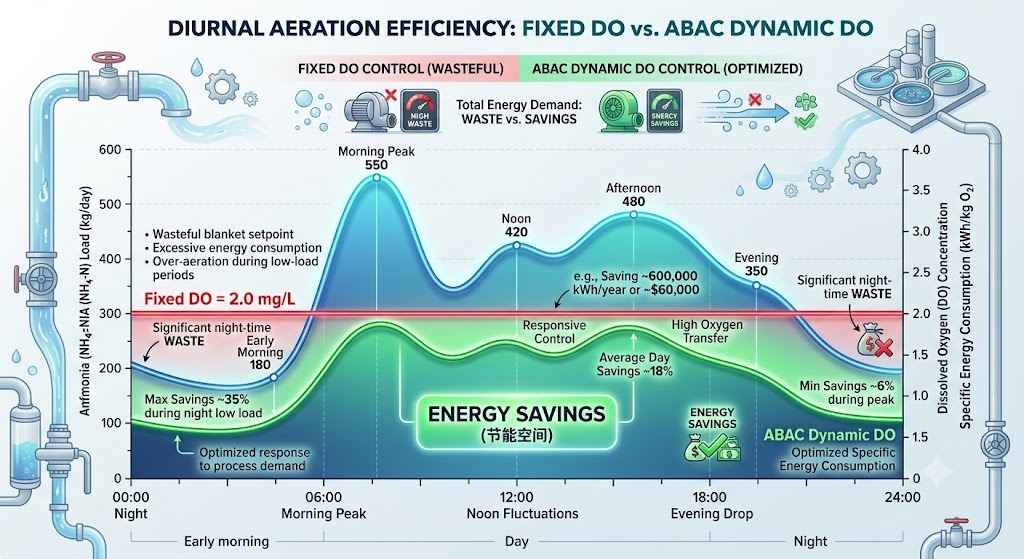

व्यवहार में: रात में जब अमोनिया का भार कम होता है, एबीएसी डीओ को 0.8-1.2 मिलीग्राम/लीटर तक गिरने देता है और फिर भी पूर्ण नाइट्रीकरण प्राप्त करता है। सुबह के पीक लोड के दौरान, अमोनिया टूटने से पहले यह डीओ को 2.5-3.0 मिलीग्राम/लीटर तक बढ़ा देता है। यह गतिशील प्रतिक्रिया एक निश्चित डीओ सेटपॉइंट के साथ असंभव है।

एनविरोसिम द्वारा प्रकाशित एक केस अध्ययन से पता चला है कि नाइट्रिफाइंग सक्रिय कीचड़ संयंत्र में, मैन्युअल डीओ नियंत्रण के परिणामस्वरूप डीओ में 0.5 से 3.5 मिलीग्राम/लीटर और 590 किलोवाट/एमजीडी ब्लोअर ऊर्जा का परिवर्तन हुआ। पारंपरिक डीओ नियंत्रण ने इसे केवल 3% कम किया। एबीएसी ने सभी लोडिंग स्थितियों में पूर्ण नाइट्रीकरण के लिए आवश्यक डीओ ऑपरेटिंग रेंज को न्यूनतम तक सीमित करके ऊर्जा की मांग को काफी कम कर दिया।

एआई और मशीन लर्निंग के साथ एकीकृत एमपीसी सहित उन्नत नियंत्रण प्रौद्योगिकियां ऊर्जा के उपयोग को 30-40% तक कम कर सकती हैं और मैन्युअल ऑपरेशन की तुलना में डीओ स्तर को 35-40% तक बढ़ा सकती हैं।

एबीएसी कार्यान्वयन आवश्यकताएँ: वातन बेसिन के प्रवाह सिरे के पास अमोनिया सेंसर (आयन चयनात्मक इलेक्ट्रोड या ऑनलाइन विश्लेषक); प्रत्येक नियंत्रण क्षेत्र में डीओ सेंसर; स्काडा एकीकरण; प्रतिक्रिया क्षमता के लिए वीएफडी ब्लोअर।

अवसर 4: डिफ्यूज़र रखरखाव - डीडब्ल्यूपी कटौती (8-20% बचत)

ख़राब डिफ्यूज़र कम SOTE के साथ बड़े बुलबुले पैदा करते हैं, और DWP बढ़ाते हैं - जिसका अर्थ है कि उसी हवा को अंदर धकेलने के लिए ब्लोअर को अधिक मेहनत करनी होगी। DWP = 100 mbar बनाम DWP = 20 mbar पर दूषित डिफ्यूज़र का संयुक्त प्रभाव स्थानांतरित ऑक्सीजन की प्रति इकाई ऊर्जा में 15-25% की वृद्धि है।

संयुक्त राज्य पर्यावरण संरक्षण एजेंसी द्वारा वातन ऊर्जा को 25 से 40 प्रतिशत तक कम करने के लिए उचित रूप से डिजाइन किए गए वातन नियंत्रण प्रणाली के कार्यान्वयन की सूचना दी गई है। लेकिन यह बचत तभी संभव है जब डिफ्यूज़र साफ हों - एक ख़राब डिफ्यूज़र प्रणाली उन्नत नियंत्रण के लाभों को नकार देती है।

डिफ्यूज़र रखरखाव प्राथमिकता क्रम:

1. बर्स्ट-एयर सफ़ाई (शून्य लागत, त्रैमासिक) - जैविक रूप से दूषित प्रणालियों में 5-15% SOTE की वसूली करता है
2. एसिड सफाई (मध्यम लागत, कठिन जल क्षेत्रों में वार्षिक) - स्केलिंग से संबंधित डीडब्ल्यूपी वृद्धि को ठीक करता है
3. झिल्ली प्रतिस्थापन (पूंजीगत लागत, 5-10 साल का चक्र) - तब आवश्यक होता है जब रासायनिक सफाई के बाद डीडब्ल्यूपी 80 एमबार से अधिक रहता है

पूर्ण रखरखाव निर्णय ढांचे के लिए DWP लेख देखें।

अवसर 5: ब्लोअर टेक्नोलॉजी अपग्रेड (20-35% बचत, पूंजी-गहन)

यदि प्लांट को 0.5 बार बैक-प्रेशर से ऊपर चलने वाले रूट ट्राई-लोब ब्लोअर के साथ बनाया गया था - जैसा कि कई प्लांट हैं, क्योंकि रूट ब्लोअर दशकों से डिफ़ॉल्ट तकनीक थे - उन्हें हाई-स्पीड टर्बो ब्लोअर या रोटरी स्क्रू ब्लोअर के साथ बदलने से महत्वपूर्ण दक्षता लाभ मिलता है।

ब्लोअर प्रतिस्थापन उच्चतम पूंजी लागत हस्तक्षेप है, लेकिन सबसे टिकाऊ बचत प्रदान करता है - दक्षता लाभ ऑपरेटर के व्यवहार से स्वतंत्र होते हैं और प्रमुख यांत्रिक विफलता के बिना ख़राब नहीं होते हैं।

चरण 5: बचत की मात्रा निर्धारित करें - ऑडिट आउटपुट

एक संपूर्ण वातन ऊर्जा ऑडिट एक बचत मैट्रिक्स प्रदान करता है: अनुमानित कार्यान्वयन लागत और सरल भुगतान अवधि के साथ, प्रत्येक अवसर को kWh/वर्ष और $/वर्ष में निर्धारित किया जाता है।

उदाहरण ऑडिट आउटपुट - 10,000 m³/दिन नगरपालिका संयंत्र, 191 किलोवाट ब्लोअर लोड, $0.10/kWh बिजली:

ध्यान दें: बचत पूरी तरह से योगात्मक नहीं है - डीओ सेटपॉइंट कटौती और एबीएसी ओवरलैपिंग मुद्दों का समाधान करते हैं। सभी पांच उपायों से संयुक्त यथार्थवादी बचत: बेसलाइन वातन ऊर्जा का 35-50%, जिसमें से अधिकांश बचत अकेले पहले तीन उपायों के माध्यम से 3 वर्षों के भीतर प्राप्त की जा सकती है।

पौधे के आकार के अनुसार वातन नियंत्रण रणनीतियाँ

छोटे डब्ल्यूडब्ल्यूटीपी को चालू/बंद और पीआईडी नियंत्रण विधियों से लाभ होता है, जिसके परिणामस्वरूप 10-25% ऊर्जा की बचत होती है और डीओ स्तर में 5-30% की कमी आती है। कैस्केड नियंत्रण और मॉडल पूर्वानुमानित नियंत्रण मध्यम आकार के डब्ल्यूडब्ल्यूटीपी में ऊर्जा दक्षता में 15-30% तक सुधार करते हैं। एआई और मशीन लर्निंग के साथ एकीकृत एमपीसी का उपयोग करने वाले उन्नत डब्ल्यूडब्ल्यूटीपी ऊर्जा उपयोग को 30-40% तक कम कर सकते हैं।

विनाइट्रीकरण क्रेडिट: निःशुल्क ऑक्सीजन पुनर्प्राप्ति

अनॉक्सी जोन वाले पौधों में सबसे अधिक बार नजरअंदाज की जाने वाली ऊर्जा बचत में से एक। डिनाइट्रीकरण के दौरान, बैक्टीरिया O₂ के बजाय इलेक्ट्रॉन स्वीकर्ता के रूप में NO₃ का उपयोग करते हैं - नाइट्रेट अणु से ऑक्सीजन को प्रभावी ढंग से पुनर्प्राप्त करते हैं।

ऑक्सीजन क्रेडिट = 2.86 kgO₂ प्रति kg NO₃-N कम हो गया

10,000 m³/दिन प्रवाह से 15 mg/L NO₃ विनाइट्रीकरण करने वाले पौधे के लिए:

• NO₃ घटा = 15 × 10,000 / 1,000 = 150 किग्रा NO₃-N/दिन
• ऑक्सीजन क्रेडिट = 150 × 2.86 = 429 kgO₂/दिन

SAE = 2.5 kgO₂/kWh पर, इस क्रेडिट का मूल्य है: 429 / 2.5 = 172 kWh/दिन = $6,200/वर्ष

ऐसे पौधे जिनमें एनोक्सिक जोन हैं, लेकिन उनके ब्लोअर नियंत्रण तर्क में डिनाइट्रीकरण क्रेडिट का हिसाब नहीं है, वे अति-वातन कर रहे हैं और हर दिन इस क्रेडिट के बराबर ऊर्जा बर्बाद कर रहे हैं।

त्वरित ऑडिट चेकलिस्ट: ब्लोअर रूम में 30 मिनट

पूर्ण ऑडिट शुरू करने से पहले इस चेकलिस्ट को चलाएँ - यह तीन सबसे आम त्वरित जीत की पहचान करती है:

1. ब्लोअर डिस्चार्ज दबाव पढ़ें और डीडब्ल्यूपी की गणना करें

• यदि डीडब्ल्यूपी > 60 एमबार → डिफ्यूज़र सफाई की आवश्यकता → संभावित 10-15% ऊर्जा बचत

2. ब्लोअर संचालन बिंदु बनाम डिज़ाइन वक्र की जाँच करें

• यदि ब्लोअर डिज़ाइन दबाव पर रेटेड प्रवाह के 60% से कम पर चल रहे हैं → अधिक आकार या अधिक दबाव वाले → वीएफडी या सेटपॉइंट कटौती की आवश्यकता है

3. SCADA ट्रेंडिंग से औसत DO पढ़ें (पिछले 7 दिन)

• यदि दिन के किसी भी समय औसत डीओ > 2.5 मिलीग्राम/लीटर है → अति-वातन → सेटपॉइंट कमी या एबीएसी उम्मीदवार

4. वास्तविक ब्लोअर शक्ति की सैद्धांतिक आवश्यकता से तुलना करें

• प्रभावशाली भार से एओआर की गणना करें, एसओटीआर में परिवर्तित करें, सैद्धांतिक ब्लोअर शक्ति की गणना करें
• यदि वास्तविक ब्लोअर शक्ति > 130% सैद्धांतिक → दक्षता अंतर > 30% → ब्लोअर ऑडिट आवश्यक है

5. ब्लोअर आउटपुट में दैनिक भिन्नता की जाँच करें

• यदि ब्लोअर दिन के समय की परवाह किए बिना स्थिर गति से चलता है → कोई लोड-फ़ॉलोइंग नियंत्रण नहीं → वीएफडी डीओ नियंत्रण प्राथमिकता हस्तक्षेप है

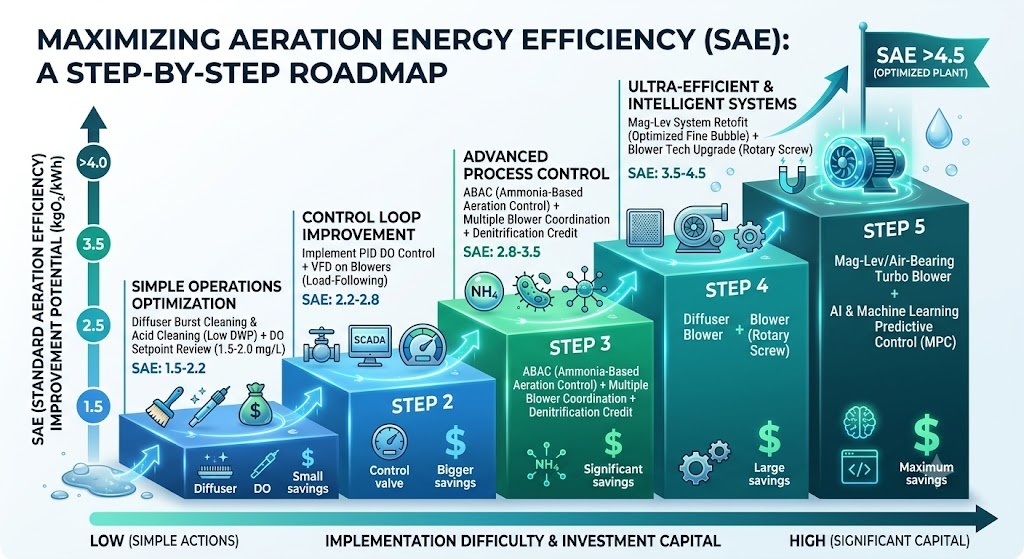

सारांश: एसएई सुधार रोडमैप
